pt100溫度變送器接線及跳變因素分析
溫度變送器的工作原理是：通過傳導或?qū)α鬟_(dá)到熱平衡，從而使溫度計的示值能直接表示被測對象的溫度，一般測量精度較高。在一定的測溫范圍內，溫度計也可測量物體內部的溫度分布。但對于運動體、小目標或熱容量很小的對象則會產生較大的測量誤差。
溫度變送器一般由測溫探頭，即熱電偶或熱電阻傳感器和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。
溫度變送器廣泛應用于工業、農業、商業等部門。。隨著低溫技術在國防工程、空間技術、冶金、電子、食品、醫藥和石油化工等部門的廣泛應用和超導技術的研究，測量-153℃以下溫度的低溫溫度計得到了發展，如低溫氣體溫度計、蒸汽壓溫度計等。
溫度變送器pt100接線方法和跳變?cè)蚴鞘裁矗?/p>
PT100是一種以鉑(Pt)作成的電阻式溫度傳感器。溫度變送器pt100接線方式可以以pt100熱電阻或者熱電偶的接線方式為例。
溫度變送器pt100接線步驟：

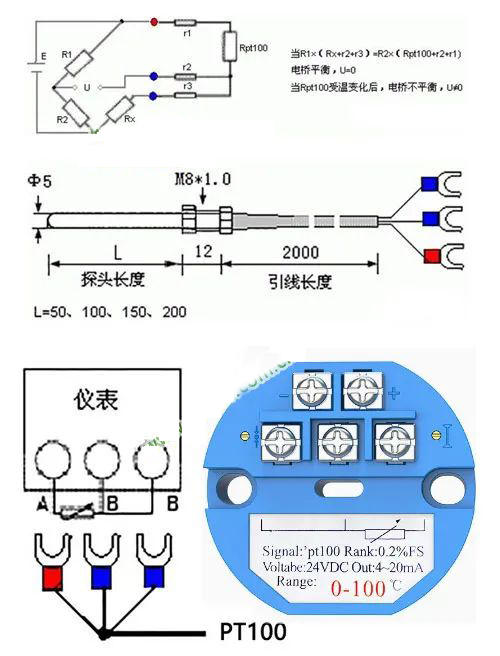

PT100鉑電阻傳感器有三根引線，可以用A、B、C（或黑色、紅色、黃色）表示。這三根導線之間有以下規則：A和B或C之間的電阻在室溫下約為110歐姆，B和C之間的阻抗為0歐，B和B之間的阻抗在內部，原則上B和C沒有差異。A線連接到儀器上傳感器的固定端子。B和C連接到儀器上的另兩個固定端子。B線和C線的位置可以互換，但兩者必須連接。
如果中間有延長線，則三根導線的規格和長度應相同。熱阻的3線和4線連接：采用2線、3線、4線連接，主要由所用的二次儀表決定。
一般顯示儀表提供三線連接，PT100一端引出一條線，另一端引出兩條線，全部連接到儀表上，儀表內部通過電橋抵消導線電阻。通常，PLC為四線，每端有兩條線，兩條線連接到PLC輸出恒流源，PLC通過另兩條線測量PT100上的電壓，以抵消線電阻。四線精度*高，三線正常，雙線*低。具體用途應考慮精度要求和成本。
在使用P100溫度傳感器時，由于傳感器導線長度等原因，PT100無法正常顯示溫度值，溫度值跳躍現象，在自行調查該現象的原因后，可以通過以下方法正確修改。
有時電源不足也會導致PT100無法正常顯示溫度值，導致溫度跳變現象。
