靶式流量計的流量系數及壓力損失

點擊次數：4621 發布時間：2021-03-16 09:14:15

從靶式流量計的流量測量公式(13-3)和式(13-4)可知，當被測介質密度及靶的幾何尺寸確定以后，靶式流量計的測量準確度主要取決于流量系數a的準確度。

流量系數a由實驗確定。大量的實驗結果表明，當流量超過某一值時，流量系數a將趨于常數。使a趨于恒定值的管道雷諾數ReD稱為靶式流量什的界限雷諾數，用Rex表示。當ReD>Rex時，a可以被認為是一常數。ReD

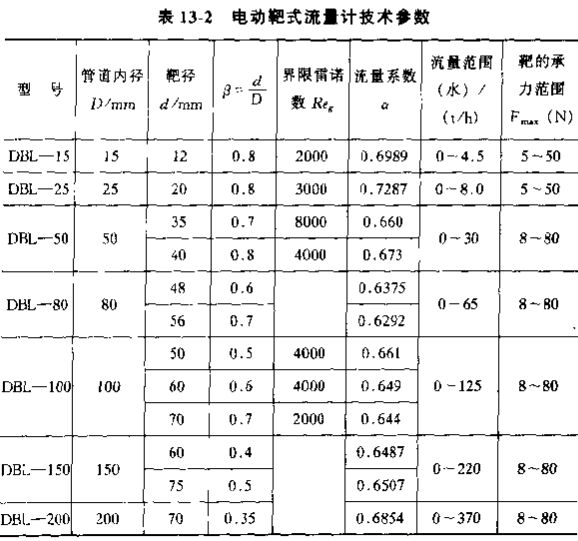

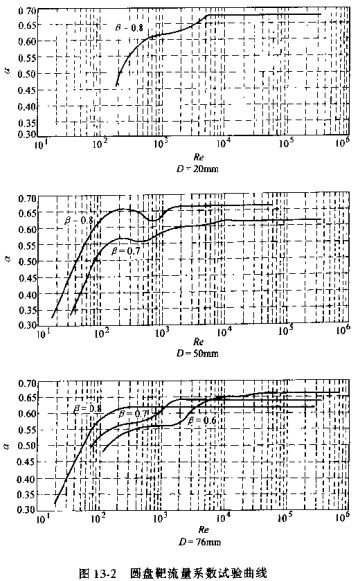

靶式流量計的流量系數a和界限系數Reg與靶的幾何尺寸，管道內徑，靶徑比及被測介質的性質都有關系。表13-1和表13-2列出了國產氣動和電動靶式流量計水校的流量系數a及界限雷諾數Reg的參考數據。圖13-2所示為圓盤靶流量系數的水校實驗曲線。橫坐標為管道雷諾系數ReD ,縱坐標為流量系數a。
氣動靶式流量計技術參數

由上述試驗結果可以證明，靶式流量計的流量系數趨于穩定時，界限雷諾數Reg比標準節流裝置的界限雷諾數(推薦使用的*小雷諾數ReDmin)要低得多。這正是靶式流量計適用于測量高粘度低雷諾數流量的原因。與節流裝置不同，靶式流量計的界限雷諾數不僅與β值有關，而且與管徑D有關。當β值相同時，若管徑D不同，則Reg也不同。這一點在使用時必須予以注意。

靶式流量計在出廠之前用水標定流量系數，但實際使用中，一般不用靶式流量計來測量水流量，由于流量系數不僅與靶式流量計的結構因素有關，而且與被測介質的粘度和密度有關，所以在實際使用前應該用被測介質進行標定，并且要求標定時的流體溫度和壓力要和實際使用時一致。

靶式流量計安裝于管道中，流體流經靶后將產生一定的壓力損失，這一壓力損失不僅與流量有關，而且與靶徑比β及管徑D有關。靶式流量計的壓損一般低于節流式流量計，取β=0.8和β=0.5的孔板進行測試比較，靶式流量計的壓損只有孔板的40～50%。
